Cuando has estado trabajando, mucho en Autocad, con programas de topografía, te das cuenta que las entidades que estás usando en el entorno de diseño, no llegan a cubrir tus necesidades de información para definir un trabajo de topografía. Así pues, si tomamos la entidad "Punto" de autocad, nos damos cuenta que la única información que lleva es la de su posición, siendo su representación, en el dibujo, bastante pobre. Cuando realizamos un curvado, nos damos cuenta que la entidad de autocad "Polilínea" que usamos es muy limitada en cuanto a información y manera en que se suaviza; ya que el suavizado que nos presenta autocad, en sus distintas formas, es bastante pobre y ocupa muchísimo espacio en un dibujo de autocad.

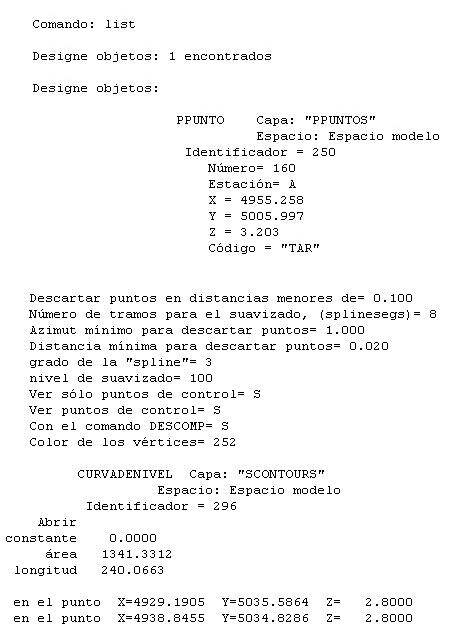

Debido a esto, la única opción que nos queda es inventarnos un "Punto" que lleve la información del código, de la estación de la que fue radiado, los textos de los números, las cotas, que permita un dibujo en 2D o 3D, indistintamente, etc. En resumen, un "Punto" que sea realmente topográfico. Lo mismo ocurre con las curvas de nivel, las cuales, las queremos optimizadas en espacio, y que además permita distintos suavizados, según sea el terreno.

Inventarnos una entidad conlleva que, aquellos usuarios de autocad que no tengan Protopo, no puedan verlas, ni trabajar con ellas; es lo que autocad llama "Elementos proxi". Por ello tenemos que crear una herramienta independiente de Protopo, la cual, permita que se visualicen y se pueda trabajar con estas entidades creadas, y que sea gratuita, para que cualquiera, que tiene Protopo pueda llevarse los dibujos de autocad a otro ordenador donde no lo tenga, o que cualquier usuario al que se le dé el trabajo pueda tener la posibilidad de visualizarlas.

Lo más común es que cuando se entregue el trabajo no quieras preocuparte de si quien lo va a recibir tiene o no tiene PProtopo, por lo que estas nueva entidades permiten transformarse en puntos y polilíneas normales, de autocad. Así se evita que el usuario final de tu dibujo tenga problemas con elementos proxi o cualquier otra cosa. Por esto PProtopo siempre permite "descomponer", (explode), estas nuevas entidades en entidades propias de autocad.

De todas formas, la idea es que el cliente final también tenga esta herramienta en su ordenador, con su autocad, ya que así se verá beneficiado en todos los aspectos de manejo y edición de las mismas. Esto es debido a que esta herramienta, no sólo permite la visualización de estas dos nuevas entidades, sino que contienen, en sí, todas las herramientas propias de la edición de las mismas, con lo que cualquier "no cliente" de Protopo puede manejarlas a su antojo.

El problema estriba simplemente en convencer al cliente final de que va a mejorar su rendimiento, para lo cual se pueden usar múltiples argumentos, entre los cuales pasamos a destacar los siguientes:

Dicho esto, podemos decir que PProtopo es una gran herramienta de trabajo para que el sistema de diseño que usamos, Autocad, se adecue a nuestras necesidades de topografía, y así evitar que sea nuestro trabajo en topografía el que se adecue a autocad. A partir de ahora autocad será un esclavo de nuestras necesidades, y no al revés, como íbamos soportando hasta ahora.

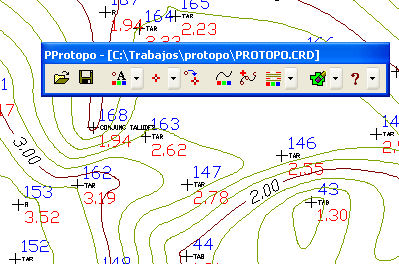

Y como valor añadido, si no es poco ya, hemos incluido, dentro de la barra de PProtopo, una serie de "Herramientas de topografía", para mejorar el rendimiento del trabajo de gabinete. Desde "Pasar puntos a PPuntos", hasta "Borrar área", "Dibujar el peine de los taludes", "Proyectar entidades sobre el terreno", etc; las cuales puedes ver en el menú "Productos/PProtopo/Herramientas de topografía"
