Modificaciones a fecha 6 de febrero de 2007

• Perfil base en longitudinales.

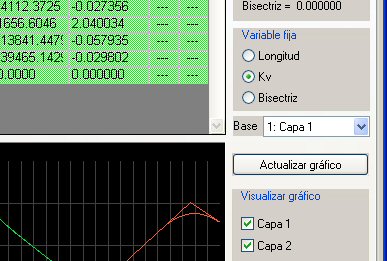

  Se ha creado un nuevo 'combo' en el cuadro de diálogo principal de perfiles longitudinales con el cual se puede seleccionar cual va a ser el perfil base para todos los cálculos de cota roja o diferencia de perfiles que se van a realizar en posteriores actualizaciones.


• Cambios en la nueva herramienta de calcular la cota del longitudinal.

  Se ha mejorado esta herramienta con unos cuantos detalles que la hacen más flexible.



  • Se calculará la cota roja con respecto a la 'base' que se haya puesto en el diálogo principal en la ventana de calcular la cota.

  • El diálogo de Calcular la cota se ha hecho flotante, lo que significa que se podrán introducir los datos de forma dinámica en el perfil longitudinal, ya que el cuadro de diálogo quedará siempre activo mientras se están introduciendo datos.

  • Al cambiar el combo del perfil se actualizarán los datos en Calcular la cota del perfil.

  • Se tomará el PKInicio del longitudinal en calcular la cota, ya que no se tenía en cuenta, ni a la hora del cálculo ni a la hora de insertarlo en el perfil longitudinal.

  • Si modificas el campo "Cota sin acuerdos" una vez calculada la distancia, se tendrá en cuenta a la hora de insertarlo en el perfil y se pondrá la nueva cota deseada en la distancia insertada.

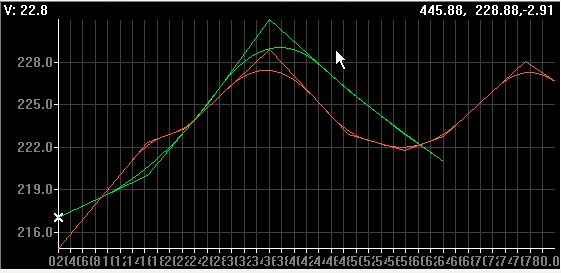

• Gráfico de perfiles longitudinales.

  En la visualización del gráfico de los perfiles longitudinlaes, se ha añadido un campo que indica la cota roja o diferencia de perfiles entre el que se está viendo, o sea, el activo, y el que se ha puesto en el nuevo 'combo' de 'perfil base', así que el movimiento por el gráfico irá indicando, continuamente este valor.



Modificaciones a fecha 12 de enero de 2007

• Nueva barra de herramientas para el programa de longitudinales.

  Hemos creado una nueva barra de herramientas para el programa de pefiles longitudinales, con la cual el acceso a las opciones más frecuentes será mucho más rápido.

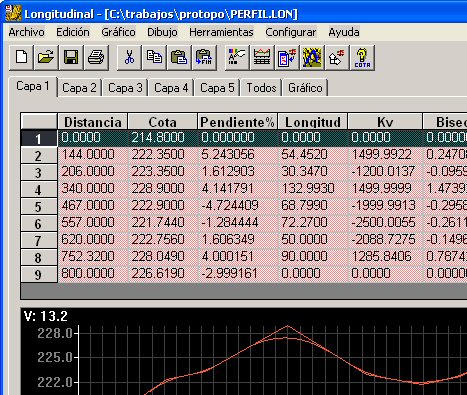

• Cota en el longitudinal.

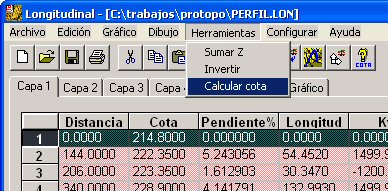

  Se ha creado una nueva herramienta en el programa de perfiles longitudinales, con la cual se puede calcular la cota en el mismo, introduciendo como parámetro, la distancia. Esto se puede hacer de una forma bastante rápida, ya que la casilla de edición dónde se pone la distancia va calculando la cota de forma dinámica.





  Si se pulsa el botón 'insertar' en este cuadro de diálogo, el vértice calculado, con su distancia y cota, será insertado en el perfil longitudinal para el que se haya calculado.

  Otro detalle, es que se ha preparado para que al pulsar la tecla "ESCAPE" se marque la casilla de la distancia para que se pueda poner otro valor rápidamente, sin tener necesidad de borrar el anterior.

• Ordenar la columna de números en el editor de coordenadas.

  Ahora se ordena la columna de los números en el editor de coordenadas quitando todas las letras que haya previamente en ese campo, así pues se podrán ordenar números así:


  P1
  P2
  P3
  P4


  Antes no se podía porque se pasaba el valor de la casilla a número entero por lo que siempre era cero ya que el primer carcter es una letra; ahora quitamos los carácteres 'letra' antes de pasar a número entero el texto de la casilla.

• Ordenar la columna de números en el editor de coordenadas.

  Ahora se ordena la columna de los números en el editor de coordenadas quitando todas las letras que haya previamente en ese campo, así pues se podrán ordenar números así:


  P1
  P2
  P3
  P4


  Antes no se podía porque se pasaba el valor de la casilla a número entero por lo que siempre era cero ya que el primer carcter es una letra; ahora quitamos los carácteres 'letra' antes de pasar a número entero el texto de la casilla.

• Importar ficheros ASCII en el editor de coordenadas

  Se han añadido las extensiones '*.txt' y "*.csv" a la hora de importar ficheros ASCII desde el editor de coordenadas.

Modificaciones a fecha 12 de diciembre de 2006

• Importar/Exportar Archivos ASCII.

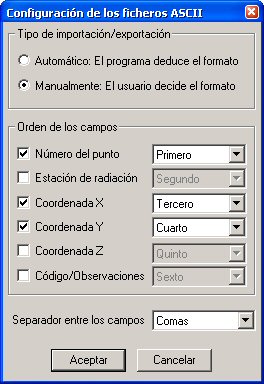

  Cuando se importa o se exporta un fichero ASCII se ha creado un paso intermedio en el cual se puede seleccionar el formato en el cual se desea importar o exportar el mismo, sin necesidad de pasar por el programa de formatos Prolink. Además admite hasta 5 separadores, incluyéndose el punto y coma y los dos puntos.



  Si se opta porque el programa decida el formato se seleccionará el mismo que había antes a la hora de realizar la importación/exportación. Esta herramienta es útil también para seleccionar determinadas columnas que se desean separar en otro fichero, o para importar solamente determinados datos, así como el intercambio de columnas, que ya existe.

• Formatos.

  Se ha resuelto la importación del formato de fichero Geodimeter, y ahora se admite la importación, también el el caso de que no haya códigos.

• Generar malla 3D entre dos modelos.

  Existía un problema en la generacón de la malla por el cual no se admitía el cálculo de la diferencia de modelos con número enteros. Se ha resuelto reescribiendo totalmente el código correspondiente, por lo que ahora se acelera el proceso.

Modificaciones a fecha 20 de octubre de 2006

• Intercambiar columnas.

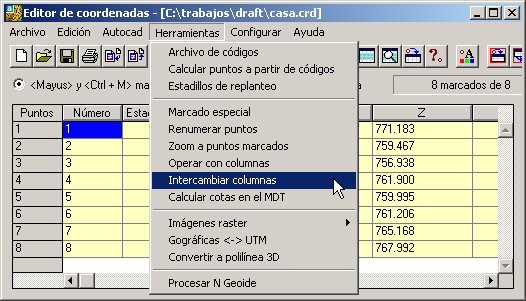

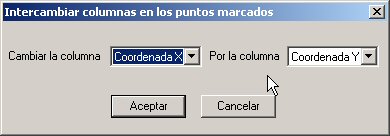

  Se ha creado una nueva herramienta en el editor de coordenadas, con la cual podrás intercambiar columnas, por ejemplo: cambiar la columna de las 'X' por la columna de las 'Y'. Con esta herramienta podrás intercambiar cualquier columna de los datos de cada punto, número, estación, X, Y, Z,código entre si. Sólo se hará de los puntos marcados.



• Generar malla de puntos.

  Se ha mejorado el sistema para generar la malla 3D entre modelos, pudiéndose hacer en intervalos más pequeños, y además ahora se avisa de que el fichero dónde se va a generar la malla debe de ser uno nuevo.

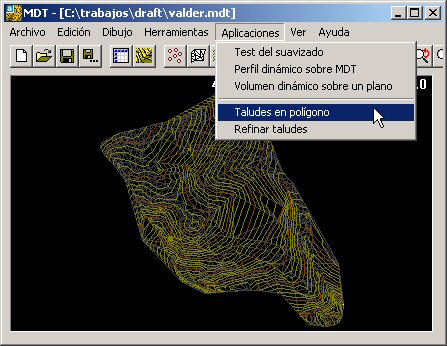

• Taludes en polígono.

  Cuando realizabas la operación de taludes de un polígono dado no se añadían al contorno los puntos de inflexión de desmonte a terraplén y viceversa, con lo cual, después a la hora de crear el modelo digital del terreno del nuevo proyecto, tenías que añadirlos para indicarle al programa esa inflexión en el terreno. Ahora se añaden al contorno dado los puntos de inflexión.


• Salir de protopo.

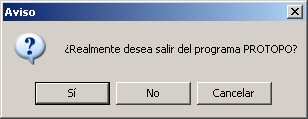

  Se consulta a la hora de salir de protopo para evitar la salida involuntaria que se daba siempre.


• Planta en Transversales v6.0.

  Se ha corregido el problema que había al asociar la planta de la v6.0 en el programa de transversales v6.0.

• Textos en longitudinales

  A la hora de dibujar los textos en la guitarra del perfil longitudinal se han seleccionado los colores otra vez para evitar que no salgan a la hora de usar el trazador.

• Generación del archivo de configuración de longitudinales.

  Se crea y/o se pregunta si se quiere crear el archivo de configuración del dibujo en perfiles longitudinales para conservar todas las opciones de ese dibujo.

Modificaciones a fecha 21 de septiembre de 2006

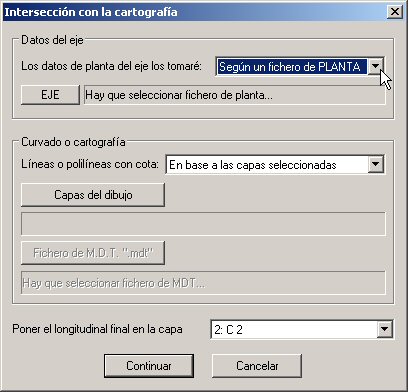

• La planta de la v6.0 compatible.

  El Cálculo y trazado en planta de la v6.0 se ha compatibilizado con el resto de opciones de Protopo. Así pues, ahora mismo se puede abrir un fichero de planta de la v5.0 y de la v6.0 indistintamente desde todos los cuadros de diálogo dónde lo solicita; transversales/intersección, longitudinales/intersección, etc.


• Etiquetas en las curvas de nivel mediante una polilínea.

  Se ha mejorado el cálculo de las etiquetas sobre el curvado mediante una polilínea y se ha incluido en la versión de autocad 2007.

• Etiquetas por distancia en PProtopo.

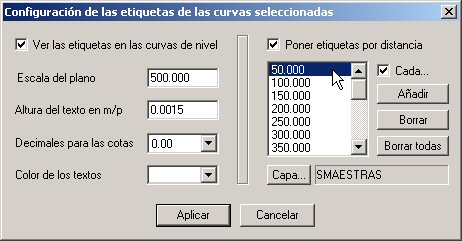

  Como se nos había solicitado en alguna ocasión hemos creado una nueva opción dentro del etiquetado por distancia de las curvas de nivel, por el cual si se pone "Cada..." activado, y se añade una etiqueta, por ejemplo "50.0", entonces se añadirán todas las etiquetas desde 50, 100, 150, 200, 250, etc, hasta llegar al máximo de 20 etiquetas que puede contener cada curva de nivel.





  Con esto nos ahorramos el hecho de incluir una a una las etiquetas que deseamos.

Modificaciones a fecha 11 de septiembre de 2006

• Protopo ya está preparado para que funcione en AUTOCAD 2007

  Autodesk ha sacado una nueva versión de su producto estrella, AUTOCAD, llamándola 2007 y que requiere que Protopo sea preparado, en su totalidad para está nueva versión, por lo que después de dos meses de trabajo duro hemos conseguido hacer que el programa funcione. Hoy presentamos Protopo para Autocad 2007 con todas las actualizaciones que aquí se relatan.

• Manuales, cursos y películas.

  Se han incluido en la página de manuales todos los manuales de protopo v6.0, incluyendo la v6.o de transversales, de planta, del parcelario, etc; y además se han añadido todos los cursos que se dan en Microgesa en formato .DOC, para que los puedas seguir así como películas en AVI con ejemplos, bastante significativos del uso del programa. Pincha aquí para acceder a toda esta nueva documentación.

• Nuevo sistema de códigos en el Editor de coordenadas

  Hemos añadido un nuevo sistema para poder tomar puntos en campo, sin tener que darlo fisicamente, esto es; cuando damos un punto muchas veces ocurre que deseamos dar otro, por ejemplo, con las siguientes características, "A 0.5 metros hacía la derecha 0.20 metros baja", o simplemente "a 0 metros hacía atrás, 2 metros baja", y toda esta serie de puntos que después en gabinete situamos manualmente o los damos en el campo también. Hemos creado un sistema para poder dar estos puntos, por código, o sea con un lenguage particular que los define perfectamente.

  El texto que viene a contnuación se debe de poner en la columna del 'Código' y definirán nuevos puntos o cambiará el punto que se está tomando en ese momento. Sin más, lo mejor es poner varios ejemplos para que quede claro como sería:

  • "/MURO1C+3.44-0.20*9=+2=+1.5*6"

    Cambiar Coordenadas del punto a 3.44 metros horizontal baja 0.2 metros hacía las 9 horas "Y" crear un punto a 2.0 metros horizontal 0.0 metros vertical hacía las 12 horas "Y" crea un punto a 1.5 metros horizontal 0.0 metros vertical hacía las 6 horas.

  • "/ACERA1+=+1"

    Crear un punto a 1.0 metros horizontal 0.0 metros vertical hacía las 12 horas.

  • "/BD3+-0.5"

    Cambiar las coordenadas del punto que estoy tomando, bajando la cota medio metro hacía las 12 horas.

  • "/LB+1.0-0.5*3=+2.0-0.5*4"

    Cambiar las coordenadas del punto tomado a un metro horizontal baja 0.5 metros hacía las tres "Y" añadir un nuevo punto a partir de este a dos metros horizontal baja medio metro hacia las cuatro.

  Con estos ejemplos queda claro el funcionamiento del nuevo formato para cambiar o definir nuevos puntos. La hora que se impone depende del punto anteriormente tomado. Se traza una línea entre el punto anteriormente tomado con el mismo código, y el punto que se está modificando y esa dirección marca las 12 horas, y a partir de ahí el resto de las horas. Con esto podemos definir puntos perfectamente.

  Cuando se quiera cambiar o crear un nuevo punto, siempre debe de existir un signo '+' inmediatamente después del código definido para dejar claro que se quiere hacer algo más con ese punto. Se pueden obviar datos, ya que sino se pone el signo '-' se supondrá que se quiere que baje 0.0 metros en vertical, y si no se pone el signo '*' se supondrá que la hora elegida hacía la que se realiza la modificación/creación son las 12:00 horas.

• Nuevo menú "Util"

  Se ha creado un nuevo menú en la ventana principal de Protopo para poner todas las opcines de "Utilidades", como "Borrar área", "Peine en taludes", etc para un acceso más directo.

• Etiquetas en las curvas de nivel mediante una polilínea.

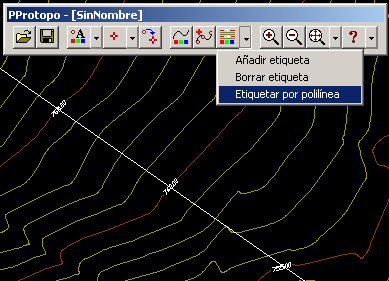

  Se ha creado una nueva opción dentro de "PProtopo", cuando se van a etiquetar las curvas de nivel para poder seleccionar una polilínea, de dos vértices, y que en todos los puntos de las curvas de nivel dónde hay intersección, se cree una etiqueta.

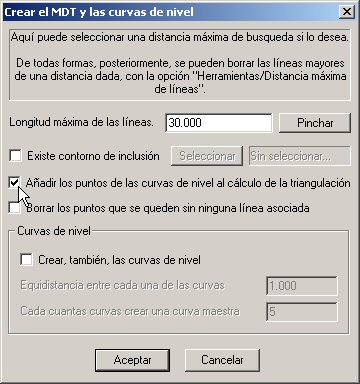

• Opción rápida para crear el MDT a partir de las curvas de nivel.

  Simplemente es ahorrarnos un paso a la hora de crear el modelo digital a partir de las curvas de nivel, antes teniamos que ir a la opción de añadir punto en el cuadro de "Datos del MDT" y allí recoger los puntos de las curvas, para posteriormente realizar la triangulación. Ahora hemos puesto una nueva opción, checkbox, con la que directamente, sin pasos intermedios, y teniendo polilíneas 2D con cota en el dibujo de autocad, podemos realizar la triangulación directamente, tal y como se ve en la imagen.

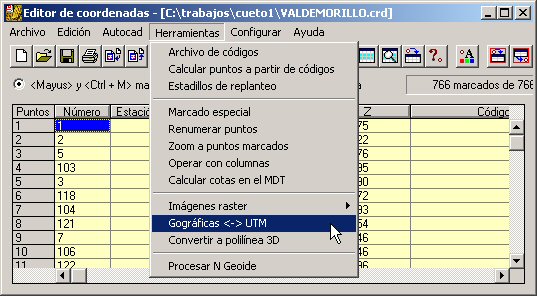

• Enlace de la opción "GEO <-> UTM"

  Ahora, en el editor de coordenadas tenemos la opción "De geográficas a UTM" y viceversa en el menú de "Herramientas" enlazada con el programa de Ajuste para hacer este cálculo.

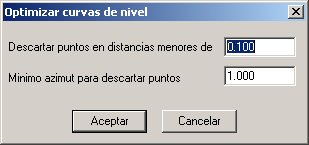

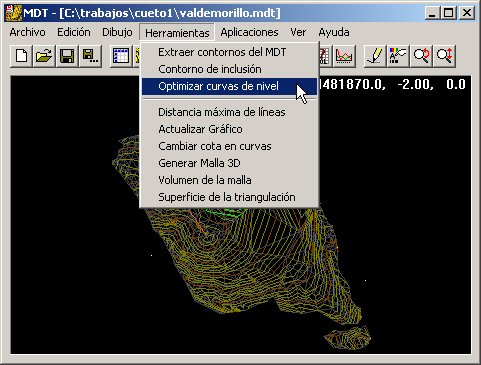

• Optimizar curvas de nivel.

  Hemos creado una opción para poder optimizar las curvas de nivel cargadas en el programa de MDT mediante ángulo y distancia, con lo cual se reducirá el número de vértices. Esta nueva opción se encuentra en el programa de MDT, menú "Herramientas/Optimizar curvas de nivel", tal y como se ve en las imágenes.




• Borrar área.

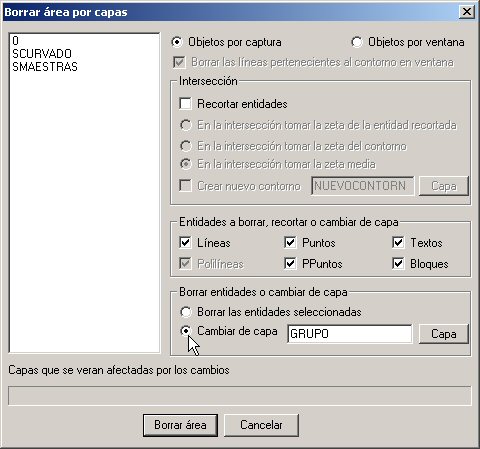

  En la utilidad de "Borrar área" se ha creado una nueva opción por la cual no se borran las entidades que queden dentro de un contorno, sino que se pueden cambiar de capa, lo cual es bastante útil a la hora de realizar discriminaciones para posibles renderizados.


• Dividir y sumar áreas en el programa de parcelación.

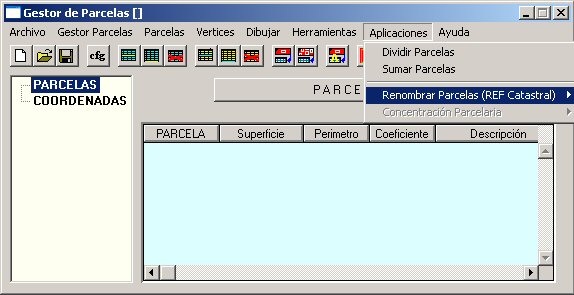

  En el programa de áreas se pueden sumar parcelas, dividir parcelas y calcular las referencias catastrales de la parcela.



Modificaciones a fecha 1 de setiembre de 2006

• Protección por software de protopo

  A partir de hoy todos aquellos que tengan protopo protegido por número de serie con la protección 1 deberán de solicitar un nuevo código de registro según el nuevo número de serie que les surge en la ventana "Protopo/Ayuda/Acerca de".

• Curso
  • Curso o Guía rápida actualizado a 2006
• Áreas
  • Posibilidad de modificar Nombre de las parcelas
  • Preparación de pantallas para la división de parcelas (en la próxima actualización)
• Planta v6.0
  • Implementación de la Norma de clotoides
  • Distintas Herramientas para operar con ejes calculados
  • Distancias de puntos al eje
  • Distancias entre ejes
  • Tangentes al eje por un punto
  • Paralelas al eje por un punto
  • Giros y translaciones de ejes gráficamente
  • Corrección de distintos errores
  • Aumentos de variables de la configuración.
  • Libetad absolula en la realización del eje
  • Greación de una guía rápida, Incluida en el documento Curso4.pdf
• Topografía
  • Posibilidad de elegir en el calculo de la UTM el que intervenga o no la reducción al nivel medio del Mar (RNM)
  • Aumento de opciones en el calculo de las desorientaciones. corrección de algunos casos
  • Nuevos listados de impresión en Poligonales.
  • Nuevos formatos de importación de estaciones totales y ficheros.
  • Posibilidad de importar datos directamente de la estación total.
• Sección tipo

  La transición de sobreanchos en vertical se ha modificado para que sea de forma continúa.

Modificaciones a fecha 18 de mayo de 2006

• Protección por software de protopo

  A partir de hoy todos aquellos que tengan protopo protegido por número de serie con la protección 1 deberán de solicitar un nuevo código de registro según el nuevo número de serie que les surge en la ventana "Protopo/Ayuda/Acerca de".

• Curso
  • Curso o Guía rápida actualizado a 2006
• Áreas
  • Posibilidad de modificar Nombre de las parcelas
  • Preparación de pantallas para la división de parcelas (en la próxima actualización)
• Planta v6.0
  • Implementación de la Norma de clotoides
  • Distintas Herramientas para operar con ejes calculados
  • Distancias de puntos al eje
  • Distancias entre ejes
  • Tangentes al eje por un punto
  • Paralelas al eje por un punto
  • Giros y translaciones de ejes gráficamente
  • Corrección de distintos errores
  • Aumentos de variables de la configuración.
  • Libetad absolula en la realización del eje
  • Greación de una guía rápida, Incluida en el documento Curso4.pdf
• Topografía
  • Posibilidad de elegir en el calculo de la UTM el que intervenga o no la reducción al nivel medio del Mar (RNM)
  • Aumento de opciones en el calculo de las desorientaciones. corrección de algunos casos
  • Nuevos listados de impresión en Poligonales.
  • Nuevos formatos de importación de estaciones totales y ficheros.
  • Posibilidad de importar datos directamente de la estación total.
• Sección tipo

  La transición de sobreanchos en vertical se ha modificado para que sea de forma continúa.

Modificaciones a fecha 4 de octubre de 2005

• Aprovechamiento de firmes

  En el menú "Aplicaciones" aparece una nueva opción denominada "Aprovechamiento de firmes" cuyo objetivo es simplemente indicar el o los tramos de cada unos de los transversales que no se desean cubicar. Esto se puede hacer mediante distancias fijas al eje o teniendo en cuenta un archivo de planta y unos límites impuestos.

Modificaciones a fecha 14 de junio de 2005

• Menú utilidades y nuevos formatos

  En el menú principal existía un título denominado "Utilidades" que en realidad se refería a aplicaciones antiguas que se seguían usando en versiones 14.0 y 2000/2000i/2002 de Autocad, pero que a partir de esas versiones ya no se podían utilizar. Lo que hemos hecho ha sido quitarlas del menú principal y ponerlas como submenú del menú 'Programas'. Esto se ha hecho por que llevaba a confusión con las nuevas utilidades de 'Borrar área', 'Cambiar elevación', etc, existentes en la nueva versión 6.0.

  Se han creado nuevos formatos para coordenadas, tanto en el ProLink como en el Editor de coordenadas, como el 'Fast survey' o el 'Zeiss Eltar 50R', y se han modificado otros que les faltaba alguna cosa como el código, como el SDR de Sokkia.

Modificaciones a fecha 23 de mayo de 2005

• Protopo v6.0 para Autocad 2006

  Protopo ya es compatible con la nueva versión de autocad 2006!! Si lo deseas puedes bajarte esta versión para probarla en este nuevo entorno mejorado de autocad, con el cual notarás las mejoras en rendimiento y velocidad.

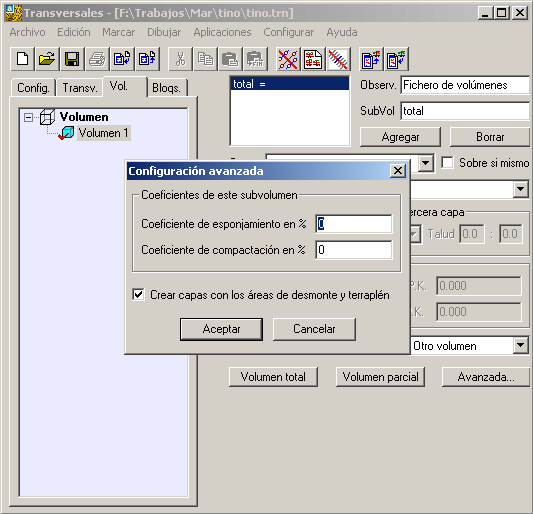

• Cálculo de volúmenes en transversales de la versión 6.0

  Hasta ahora el cálculo de volúmenes en la versión 6.0 se hacía igual que en la versión 5.0, con lo cual no se aprovechaba la potencia de las características de los nuevos vértices de los perfiles. Intentaremos explicar cual es esta mejora con un ejemplo.

  En la nueva versión de transversales, existe una opción en los vértices, denominada 'ver' en el título de la columna de la edición de los mismos, y que si desactivamos esta casilla observamos como el tramo posterior al vértice desactivado, desaparece del gráfico, por lo que se entiende que esa parte no vista del transversal se desea que no cubique para el total.



  Hasta el día de hoy, y debido a la forma en que se habia creado el gestor de archivos de transversales no se tenían en cuenta los tramos no vistos y se cubicaba todo, sea visto o no visto, pero después de modificar todo el gestor de archivos conseguimos, en primera instancia que se tengan en cuenta todos estos 'espacios vacios' dentro de un mismo transversal.

  Esto significa que cualquier espacio que haya dentro de un mismo perfil no será superficiado, ni por supuesto cubicado. Y puede haber todos los 'espacios en blanco' que deseemos, como en la siguiente imagen.



  Lo mejor para comprobar que esto es cierto y que no se cubican estos espacios, es activar la casilla de "Avanzada/Crear capas con las áreas de desmonte y terraplén' a la hora de calcular los volúmenes, con lo cual se crearán dos capas indicando las superficies que se han calculado con dos perfiles.



  Si ahora calculamos el volumen total entre terreno origen y terreno final, obtendremos dos capas nuevas con los polígonos correspondientes a cada una de las superficies de desmonte y terraplén, tal y como apreciamos en las siguientes imágenes.

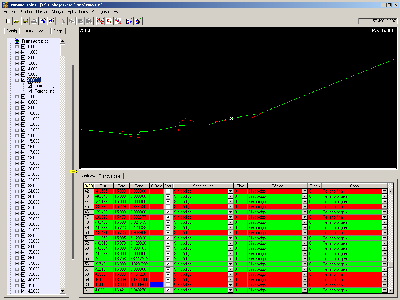

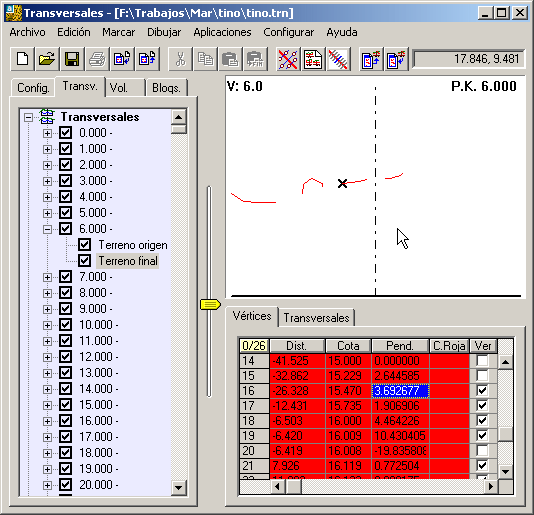

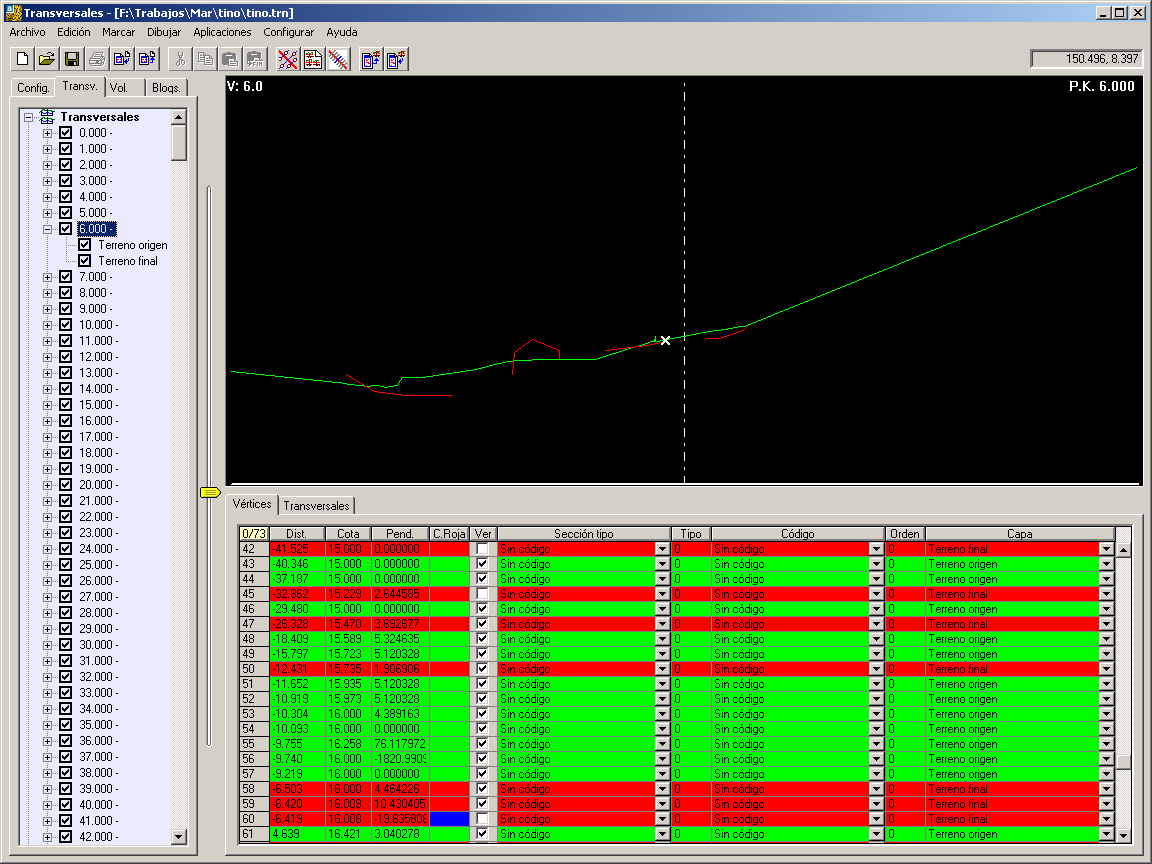

  Antes de calcular el volumen

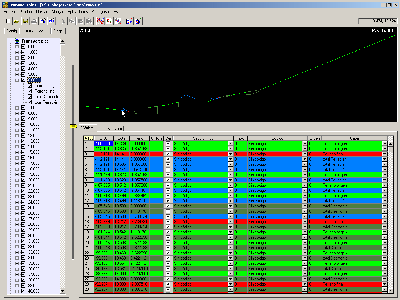

  PINCHAR PARA AUMENTAR LA IMAGEN


  Polígonos en azul y verde oscuro de desmonte y terraplén
  PINCHAR PARA AUMENTAR LA IMAGEN

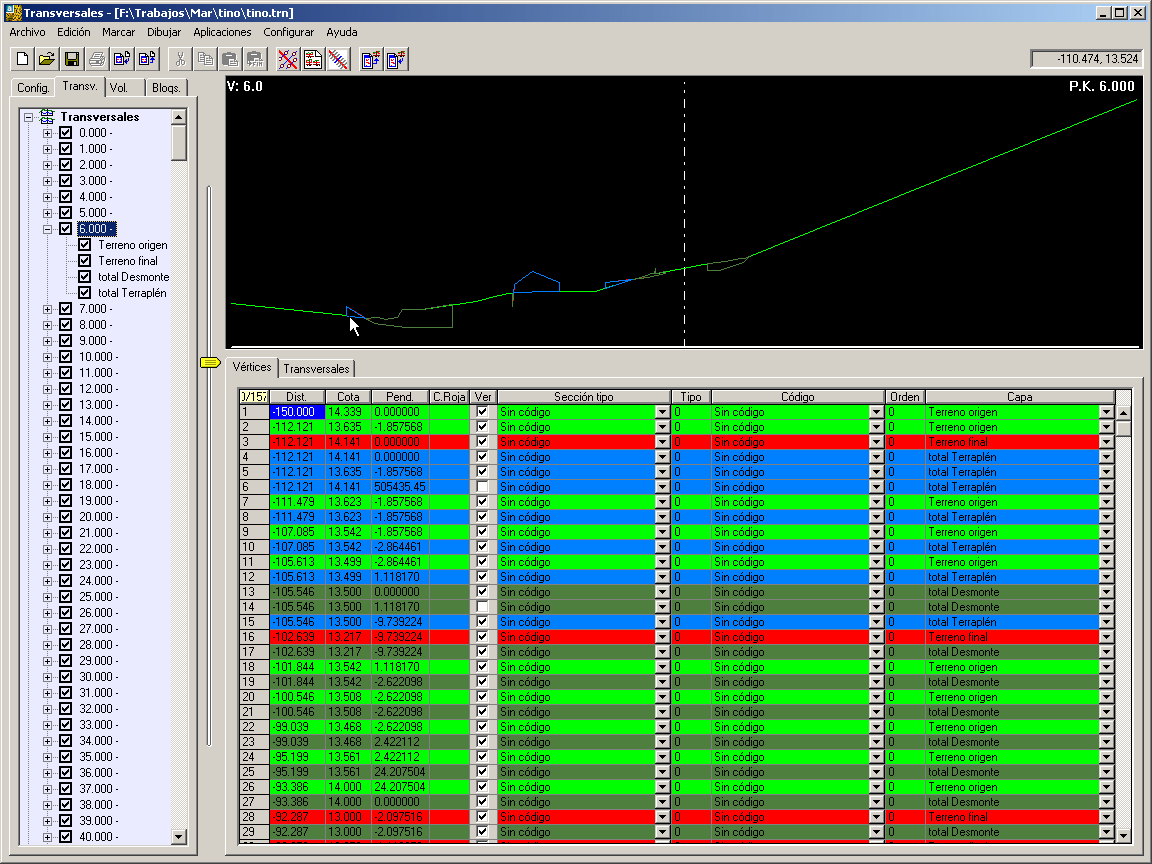

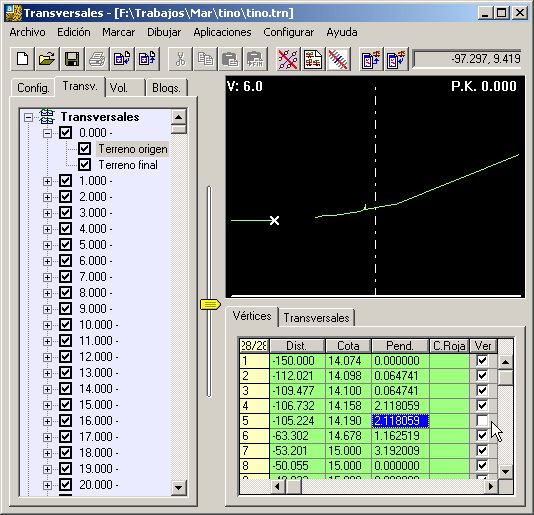

  Se aprecian unos extremos en rojo, pertenecientes a los extremos del proyecto. Esto es debido al consabido cálculo que hace el programa, dónde supone que los extremos finales de cada uno de los trozos del transversal son talud, por lo que no los tiene en cuenta si es el último tramo que atraviesa el perfil transversal terreno.

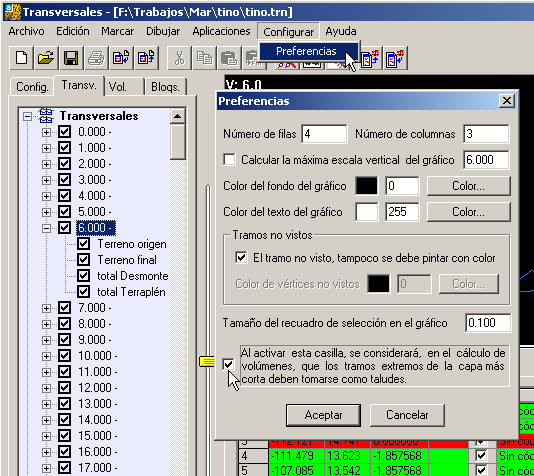

  En esto ha habido muchos clientes a favor y otros en contra, por lo que hemos creado una nueva opción configurable, dónde le puedes decir al programa, antes de calcular el volumen, si deseas que el último extremo de cada uno de los perfiles finales/proyecto sean taludes o no. Si no son taludes se cubicarán también. A esta nueva opción de configuración puedes acceder desde el menu "Configurar/Preferencias" del programa de transversales



  Una vez desactivada esta opción el resultado, al calcular el volumen, sería el que se aprecia en la siguiente imagen, mirando los polígonos de desmonte y terraplén creados

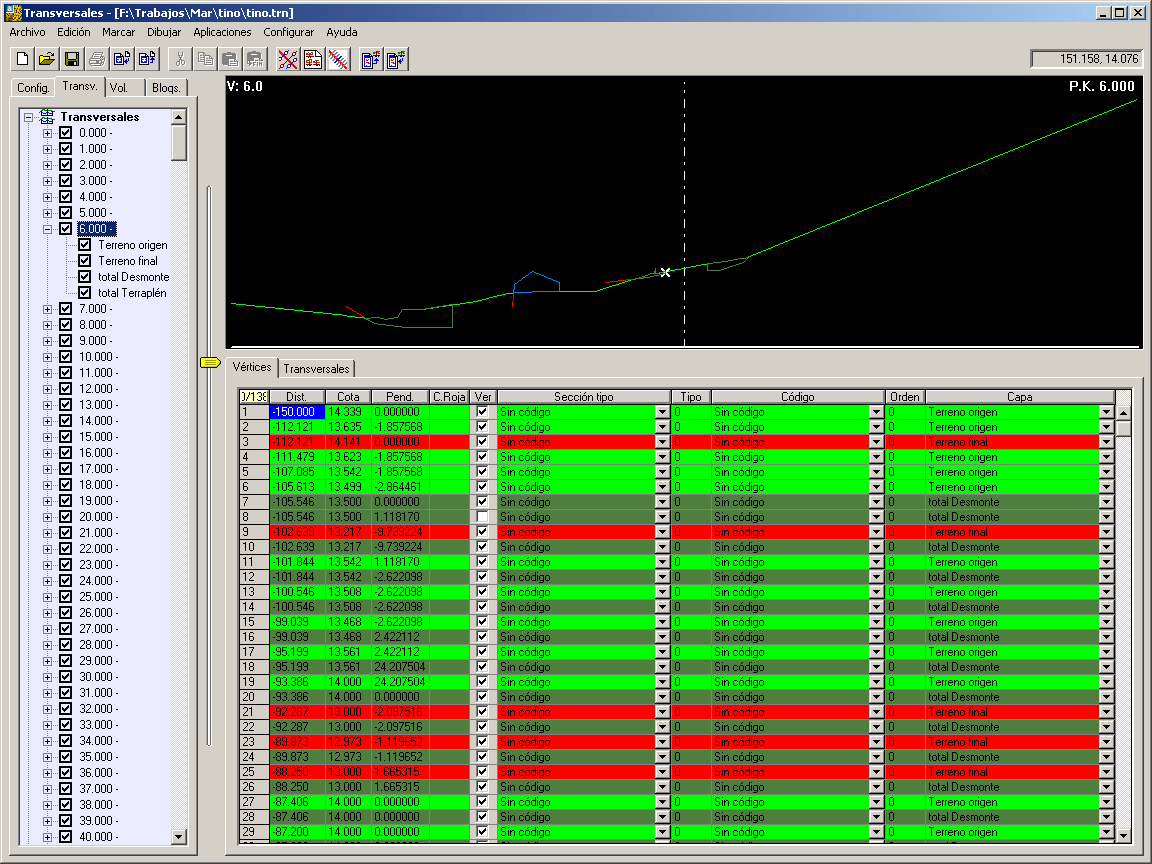

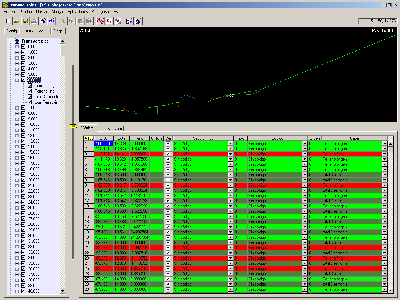

  Polígonos suponiendo que los extremos no son taludes
  PINCHAR PARA AUMENTAR LA IMAGEN

  Se aprecia claramente como se han creado los polígonos de los extremos de cada uno de los trozos del perfil, aunque sea el último tramo el que corte unicamente con el terreno.

  Con esta actualización hemos dado un salto de gigante para poder crear, cubicar determinados límites de un transversal, lo que es muy útil para aprovechamiento de firmes o para determinar cuanto material de un tipo o de otro se usa según el lugar dónde se aplique.
