Modificaciones a fecha viernes, 26 de Mayo de 2000

  • Se ha creado una nueva opción en perfiles longitudinales, (Menú Archivo/Importar/Cota del eje de un fichero ".TRN"), que permite importar un longitudinal a partir de un fichero de transversales, indicándole un desplazamiento del eje, si se desea.

Modificaciones a fecha jueves, 20 de Mayo de 2000

  • Se ha terminado la nueva versión 5.0 del "Calculo de Perfiles Longitudinales". Ya se puede dibujar el perfil longitudinal con múltiples opciones. Se incluye la posibilidad de dibujar el diagrama de peraltes y el diagrama de curvaturas. Dada la extensión de lo que se ha hecho nuevo, no se puede explicar aquí, así que deberemos esperar a que esté terminado el manual de este programa, lo cual ocurrirá en breve. Por ahora quedese con alguna imagen que define claramente las posibilidades de esta nueva opción de dibujar, y pruebe esta nueva opción ya que es de muy fácil manejo. En el momento que esté terminado el manual, se avisará en esta página.

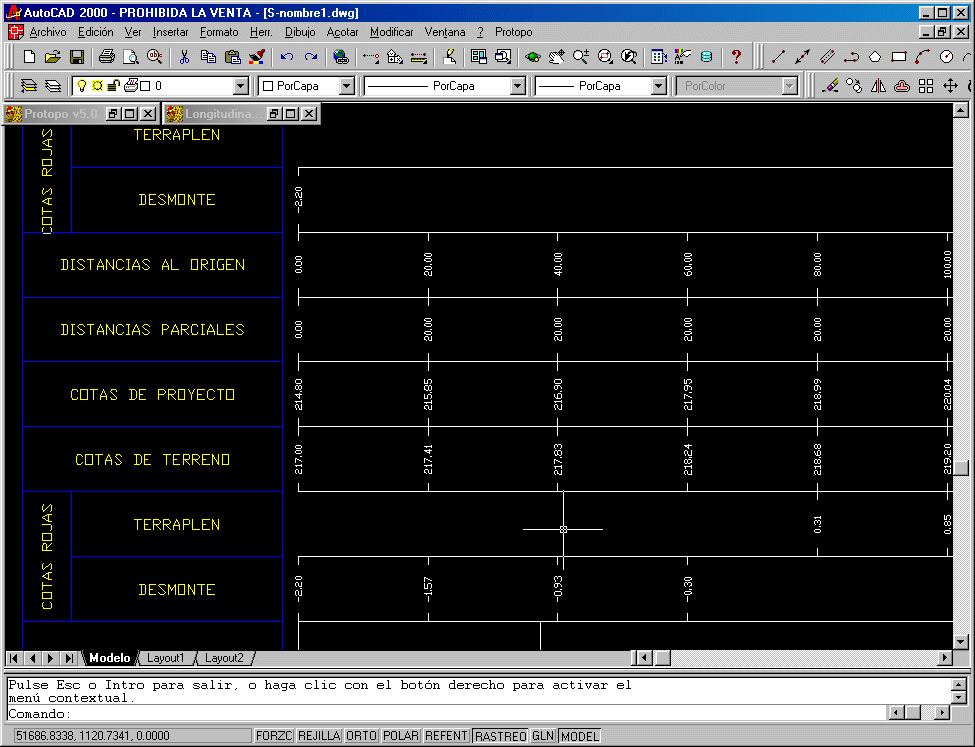

    Imagen con un perfil longitudinal dibujado en dos hojas

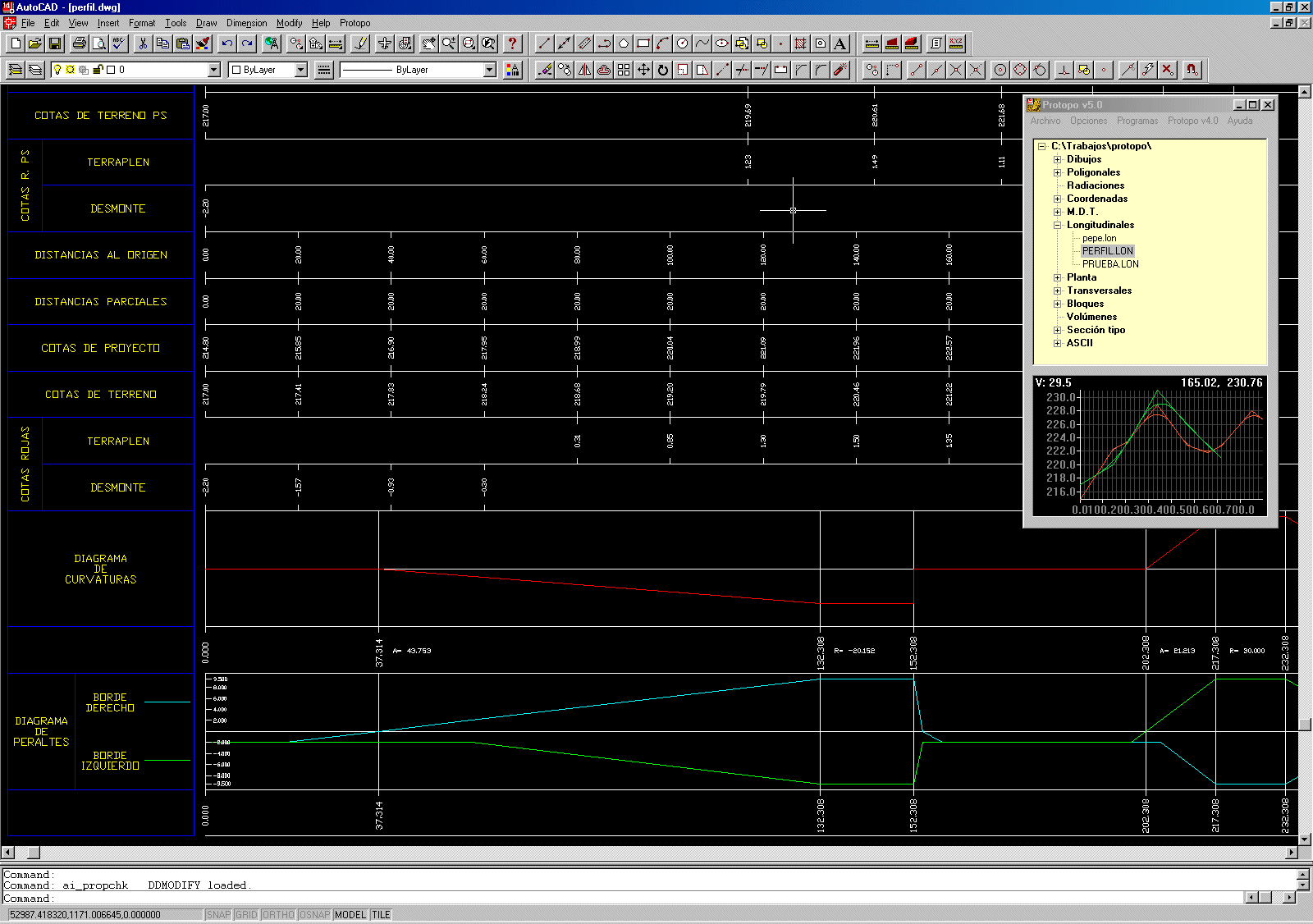

    Imagen donde se aprecian los diagramas de peraltes y de curvaturas

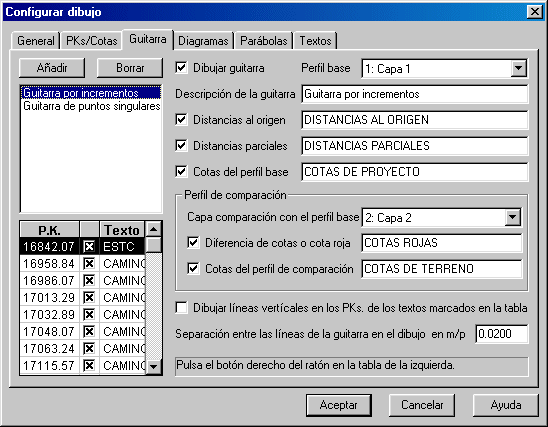

    Imagen mostrando el cuadro de textos nuevo, de la guitarra

    Si encuentra algún problemilla a la hora de dibujar el perfil longitudinal no dude en llamarnos para comunicárnoslo, 902119135.

    Si lo desea puede bajarse el fichero de dibujo ".dwg" dónde se puede ver claramente este dibujo del perfil longitudinal. Está en la versión 14.0 de Autocad para que todos lo puedan ver, y además se lo puede bajar cualquiera, o sea, que no es necesario que sea cliente del programa, y así puede comprobar como trabaja Protopo.

    Fichero "perfil.dwg" con un perfil longitudinal dibujado

Modificaciones a fecha jueves, 11 de Mayo de 2000

  • Cálculo de la planta: Se ha corregido un pequeño error que había a la hora de imprimir listados de alineaciones. El programa sumaba las longitudes negativas con su signo, apareciendo un P.K. que no era válido.

Modificaciones a fecha lunes, 1 de Mayo de 2000

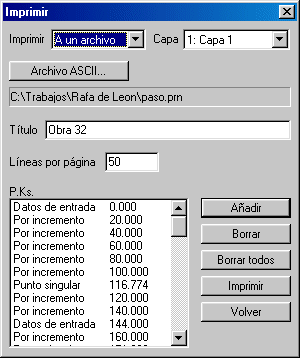

  • Longitudinales: Ya se puede imprimir desde la versión 5.0 de longitudinales. Se ha creado un cuadro de diálogo de impresión completo, para imprimir a un archivo o a impresora los datos de los perfiles longitudinales, teniendo en cuenta el P.K. inicio del mismo.

  • Longitudinales: Se tiene en cuenta el P.K. inicio para los datos visualizados del perfil, así como para el gráfico, edición dinámica, etc.

  • Longitudinales: Ya se puede importar una polilínea 3D del dibujo.

  • Longitudinales: Ya funcionan las herramientas de Sumar una determinada Z a una capa del perfil longitudinal, y la herramienta de invertir un determinado perfil.

  • Longitudinales: Puede hacerse una idea de como se va a proceder al dibujo del perfil longitudinal, usando la opción de "Configurar/Dibujo". Es lo único que falta para terminar el programa de perfiles longitudinales en su versión 5.0.

  • Planta: Se tiene en cuenta el P.K. inicio, tanto para imprimir como para calcular las coordenadas de los puntos a replantear.

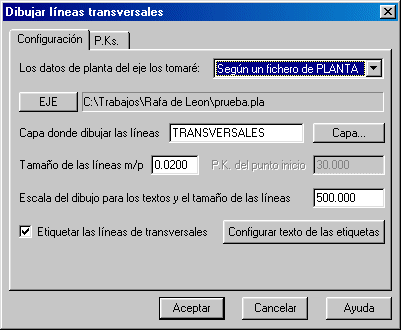

  • Transversales: Se ha cambiado totalmente el cuadro de "Dibujar líneas" por otro cuadro más comprensible y con mas opciones. Ahora se seleccionan, previamente, los P.Ks. y después se pasan a dibujar las líneas transversales. Se ha corregido un problema que habia a la hora de dibujar la última línea del transversal en el eje, cuando pinchabas una polilínea. Se tiene en cuenta el P.K. inicio de la planta.

  • Transversales: Ahora se tiene en cuenta el P.K. inicio de la planta y del longitudinal, si lo hubiera, a la hora de buscar la intersección con el terreno para la creación de los transversales.

  • Transversales: Ahora se tiene en cuenta el P.K. inicio de la planta para proyectar los puntos al terreno generando un fichero "CRD".

  • Sección tipo: Ahora se tiene en cuenta el P.K. inicio de la planta y del longitudinal, si lo hubiera, tanto para el cálculo de peraltes como para el cálculo de la sección tipo.

Modificaciones a fecha miercoles, 19 de Abril de 2000

  • Se han realizado modificaciones en el programa "Editor de coordenadas". Puede bajarse sólo el "Editor de coordenadas", pinchando Aquí para Autocad 14.0 o pinchando Aquí para Autocad 2000. Los que no se hayan bajado los tres ficheros que hay arriba, deberán de bajarselos, para que esta actualización del "Editor de coordenadas" funcione, y no hace falta que se bajen este fichero. Sólo aquellos que se bajaran los tres ficheros del inicio de la página, anteriormente al día de hoy, pueden bajarse unicamente este fichero.

  • Cuando usas la orden "Dibujar croquis", en el editor de coordenadas, ahora se queda el cuadro de diálogo fijo en pantalla, hasta que pulses "Cancelar" o "Volver". Antes se dibujaban las entidades que querias, y desaparecía el cuadro de diálogo, teniendo que volver a pinchar en "Dibujar croquis" otra vez.

  • En dibujar croquis existe un nuevo comando, denominado "paso", con el cual podrás dibujar líneas o polilíneas en Autocad, indicando un "paso". Para que se entienda pondremos un ejemplo; si quieres dibujar una polilínea entre los puntos "1 3 5 7 9 11", ahora pondremos en el cuadro de diálogo de dibujar croquis, "1p2-11, con lo que obtendremos el resultado deseado. La "p" indica el "paso", (o intervalo), deseado. "1p2-11" significa, en palabras, "dibujame uniendo los puntos desde el número 1 hasta el número 11 sumando 2 a cada número". Es bastante útil en el caso de que en campo se vayan tomando, por ejemplo, carreteras en forma de transversales, ya que el paso siempre será el mismo, ej: "acera derecha, acera arriba derecha, acera abajo derecha, eje, acera abajo izquierda, acera arriba izquierda, acera izquierda, acera derecha, acera arriba derecha, acera abajo derecha, eje, acera abajo izquierda, acera arriba izquierda, acera izquierda, etc". La manera de dibujar una polilínea que una todos los puntos que forman el eje sería; Antes: "4 11 18 25 32 39 46 53 60 67 74 81 ....", Ahora: "4p7-81".

  • Se ha incluido una nueva forma de marcar puntos en el editor de coordenadas. Ahora se pueden marcar puntos por selección en el dibujo. Así pués si desea marcar puntos que tiene dibujados, en el editor de coordenadas, para posteriormente replantearlos, se puede hacer pinchando un nuevo botón "En el dibujo" que surge en los cuadros de diálogo de "Marcar" y "Quitar la marca" a los puntos, (el "+" y "-" de la derecha abajo).

  • Se ha añadido, en el editor de coordenadas, la posibilidad de calcular las coordenadas UTM o latitud y longitud, según el elipsoide WGS84, ya que sólo se calculaban para el elipsoide de Hayford. Se ha incluido una nueva línea en el apartado de coordenadas mostrándonos la k, constante de anamorfosis lineal, se calcule en un sentido o en otro.

  • Aprovecho la modificación del cuadro de "GEO <-> UTM" para recordar que si en la casilla que pone "Nombre" de la estación que se quiere hallar la latitud y longitud, se pone una barra normal "/" y después un "Nombre/Número" que exista en el archivo que hay en el editor de coordenaddas abierto, y después se pulsa TAB, se pondrán las coordenadas del estadillo, automáticamente en las casillas correspondientes, sin necesidad de copiarlas. Así pues, si en el archivo de coordenadas abierto en ese momento existe un "Nombre/Número", "32", y ponemos en el cuadro de diálogo de "GEO <-> UTM", "/32" y pulsamos la tecla TAB, se copiarán las coordenadas de ese punto directamente a sus casillas correspondientes.

  • Se ha incluido la posibilidad de mover puntos de posición dentro del editor de coordenadas. Esto que se ha hecho es provisional, ya que el editor de coordenadas se va a remodelar por completo. Cuando pulsamos el botón "Reemplazar" en el editor de coordenadas, nos surge una nueva opción, que es "Insertar puntos marcados en un número". Así pues, ahora se pueden tomar los puntos de número "181 hasta el 189" e insertarlos por delante del número 1, después renumerar del 1 en adelante, y después renumerar del 181 al 189. En realidad, esto mismo se hace creando ficheros ASCII, e insertándolos primero uno y después otro, pero se ha querido facilitar un poco este trabajo. Con ficheros ASCII, tendrías que generar, primero, un fichero ASCII de los puntos "181-189", después abrir un archivo nuevo de "Editor de coordenadas", importar este archivo ASCII, después importar al final de este fichero "CRD", (cuando usas la orden importar, también se permite importar ficheros CRD, para que se puedan realizar movimientos de puntos), el antiguo fichero con todos los puntos, y por fin, borrar los ultimos puntos "181-189", resultando un poco lioso.

  • El botón que rezaba "Sumar Z" se ha cambiado por "Sumar Coord.", ya que ahora el valor a sumar se podrá poner tanto a la X como a la Y y a la Z, por lo que se puede realizar una traslación de coordenadas en sus tres ejes, sin necesidad de tenerlo que mover en Autocad y volver a recogerlo con "Puntos a ASCII". El giro lo dejamos para el programa de Helmert que se está terminando.
