Modificaciones a fecha lunes, 2 de Octubre de 2000

• Ya se pueden editar las tablas de datos del nuevo programa de "Triangulación y curvado". Existen dos menús flotantes sobre la tabla de datos que te permitirán un acceso más directo a las opciones del programa. Pulsa el botón derecho sobre el "árbol" o sobre la tabla. Todaviá no funcionan los contornos a la hora de tenerlos en cuenta. Para ajustar el curvado a una zona seleccione adecuadamente la distancia máxima de las líneas de la triangulación.

• Marca puntos pulsando el botón derecho sobre los números de las líneas, o con la opción de marcar. También puedes marcar puntos, seleccionando objetos en autocad, o simplemente pinchando en un punto en autocad, (no es necesario que sea una entidad "PUNTO", sino cualquiera), encargándose el programa de llevarte hasta ese punto para su edición.

• Se han creado todos los cuadros de diálogo de configuración de capas y colores para el dibujo de caras3d, líneas, líneas de rotura, contornos, puntos, etc, pudiéndose borrar las entidades previamente creadas en las capas seleccionadas.

• Se ha cambiado el cuadro de crear el MDT para que se puedan crear las curvas de nivel al mismo tiempo, si se desea.

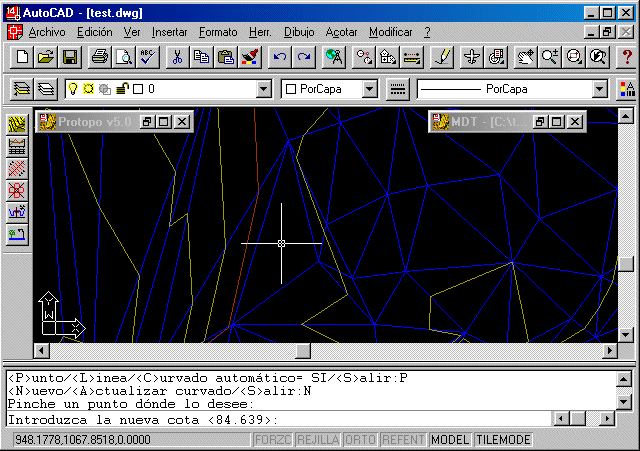

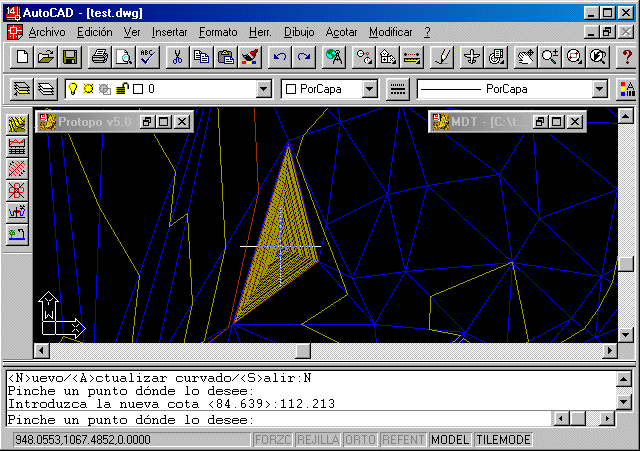

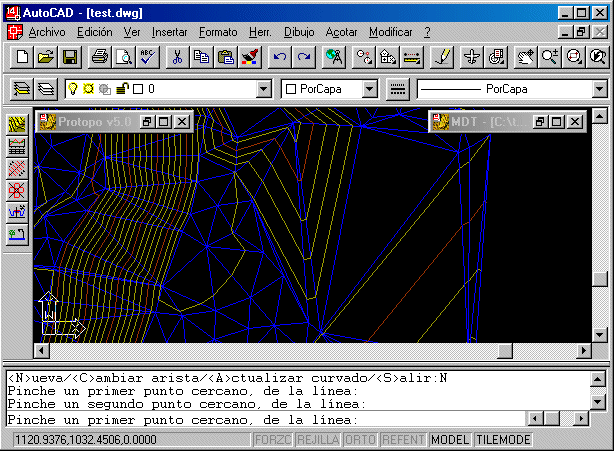

• Se ha creado la herramienta "Edición/Editar en autocad" con la cual se podrá editar la triangulación y el curvado en Autocad, sobre las líneas dibujadas. Está dicidida en dos grupos los cuales son seleccionables desde la línea de comandos de autocad. Un primer grupo que se refiere a la modificación de las líneas del MDT, dentro de cual se pincha en dos puntos, sin necesidad de "Osnap" o "Referencia a objetos", (El programa se encarga de buscar el punto más cercano al punto pinchado), y automáticamente se modifica la triangulación tanto en la base de datos del programa como en el gráfico de autocad. Un segundo grupo dónde se pueden insertar nuevos puntos sobre la triangulación, regenerándose automáticamente la triangulación y el curvado sobre autocad. Estas dos formas de edición son en tiempo real, por lo que el resultado es instántaneo, tanto en el dibujo de Autocad como en la base de datos. Se puede activar o desactivar la "Actualización automática" del curvado para evitar algún retraso en el dibujo de autocad.









Modificaciones a fecha martes, 26 de Setiembre de 2000

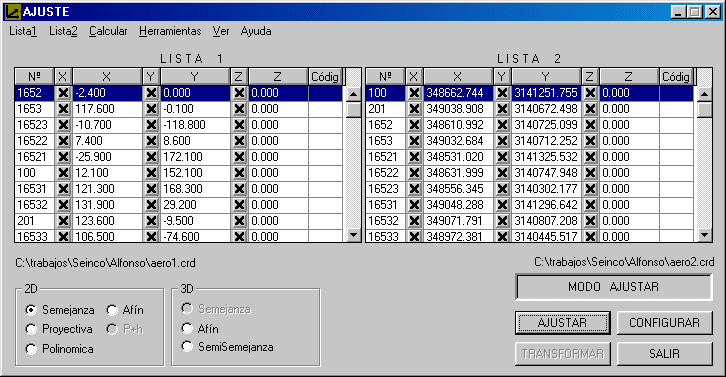

• Se ha finalizado, y está en fase beta el programa "Ajuste", con el cual podremos realizar todo tipo de giros, traslaciones y ajustes entre coordenadas en dos dimensiones y en 3 dimensiones.



• Existen dos modos de trabajo. "AJUSTAR", en el cual se introducen dos listas de coordenadas que se desean ajustar y se cálculan los parámetros de ese ajuste. un segundo modo "TRANSFORMAR", dónde se selecciona cualquier fichero de coordenadas, y según los parámetros anteriormente calculados se cálculan las nuevas coordenadas.

• El programa es bastante sencillo, y permite la transformación de cualquier número de puntos sin limitación. Las tablas que aparecen cuando estamos en modo "AJUSTAR" se pueden editar, cambiando cualesquiera coordenada de valor.

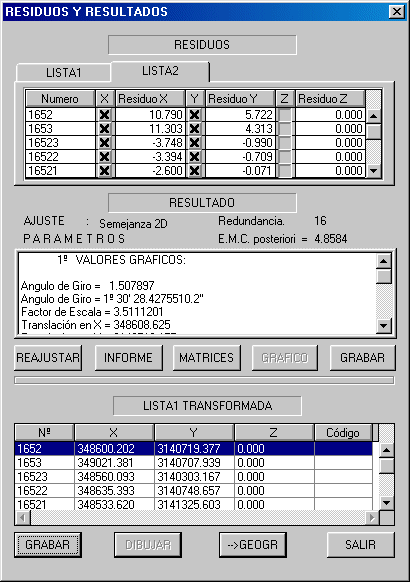

• Una vez realizado el ajuste, aparecerá una pantalla ofreciendo los resultados del mismo, pudiendo todavía reajustar quitando o poniendo algún nuevo punto.



• Intentaremos sacar el manual en breve. Si tiene alguna duda puede llamarnos al teléfono de mantenimiento, 902119135.

Modificaciones a fecha viernes, 15 de Setiembre de 2000

• Se ha creado una barra de herramientas de rápido acceso a las opciones de Protopo.

• Se han creado funciones de importación y exportación de ficheros para el programa InRoad.

Modificaciones a fecha miercoles, 12 de Julio de 2000

• Se ha terminado el entorno de trabajo del programa de triangulación y curvado de Protopo.

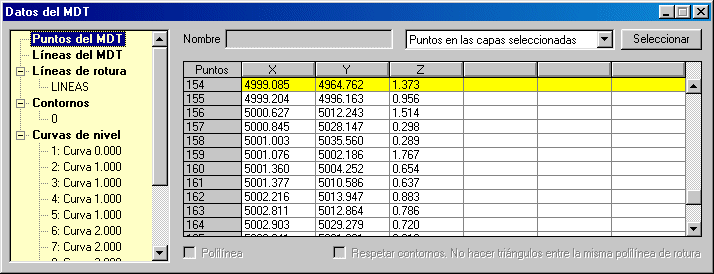

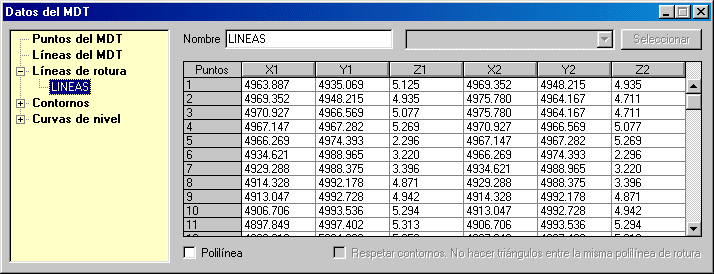

• Puedes introducir líneas de rotura para hacer la triangulación. Se ha creado un cuadro de "Datos del MDT" dónde están todos los datos del archivo en el que estés trabajando, ya sean los puntos, las líneas del MDT, las líneas de rotura, los contornos y las curvas de nivel. Por ahora no se pueden editar estos datos, o sea, no se pueden borrar ni cambiar. Se pueden añadir líneas de rotura pero no se pueden borrar. Estamos trabajando en la edición. Todavía no se tienen en cuenta los contornos aunque los puedas introducir ya.

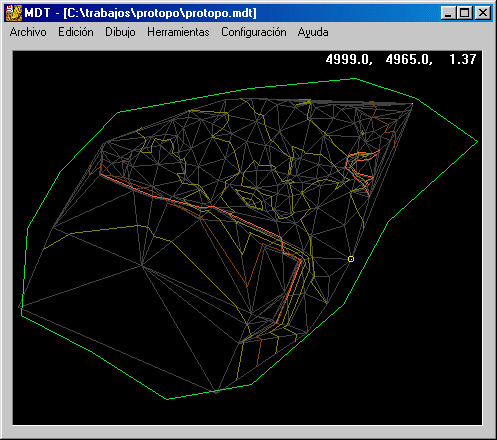

• Puedes identificar puntos o líneas en el cuadro de datos o en el gráfico del programa. O sea, que si pinchas en un punto en el gráfico, y está activada la lista de puntos, entonces este punto se marcará en el gráfico con un circulo alrrededor, y en la lista se irá hasta él marcándolo de amarillo. Como se ve en la figura.

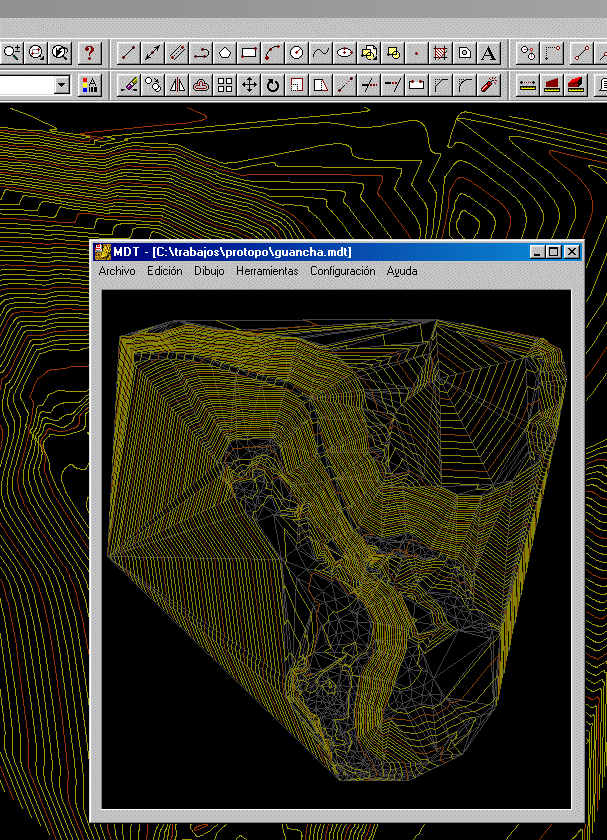

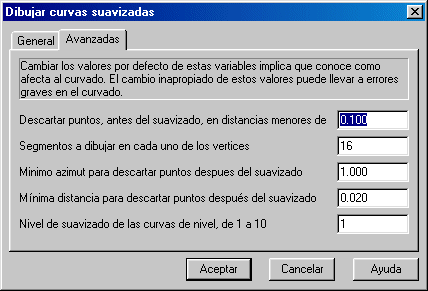

• Ya puedes realizar el suavizado de las curvas de nivel. Ahora el suavizado no se hace con "SPLINES" de Autocad, sino que se hace de forma interna, por Protopo, así que el suavizado calculado estará optimizado según unos parámetros que puedes cambiar. El dibujo pasa de ocupar 10 Mbs a 500 Kbs, y el suavizado pasa de tardar 40 sgs en hacerse, a tardar 3 sgs.

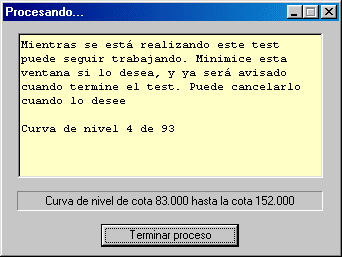

• Se puede lanzar un test para comprobar si existe alguna curva de nivel que se corte, el cual se realiza en background para que puedas seguir trabajando. De todas formas es imposible que ocurra esto y que tenga representación en el dibujo final por plotter.



• Estamos trabajando en la edición de los datos de entrada, y en breve se subirá la versión con estas opciones.

Modificaciones a fecha lunes, 26 de Junio de 2000

• Se ha creado una nueva herramienta que afecta a la edición de P.Ks. Ahora se puede usar la orden "PKs/Tamaño" con la cual, los transversales seleccionados pueden obligarseles a tener un tamaño específico hacia cualesquiera de los dos lados.

• Se sigue trabajando en el programa de "Triangylación y curvado". Ya se pueden insertar y borrar puntos en la lista de puntos del MDT, y además aparece una marca sobre el punto seleccionado en la lista y en el gráfico, pudiéndose identificar el punto claramente. Se puede pinchar con el botón izquierdo en el gráfico cerca de algún punto que deseemos editar, y este será localizado en la lista de puntos. Puede observar que ya se está preparando la "Lista de líneas" dónde se podrán incluir todas las líneas del M.D.T. Esto todavía no funciona.

Modificaciones a fecha lunes, 19 de Junio de 2000

• Se han arreglado algunos problemillas que habia a la hora de importar y exportar fichero ASCII por filas en la planta, así como otro problemilla que había a la hora de importar y exportar ficheros de transversales.

Modificaciones a fecha lunes, 5 de Junio de 2000

• Se ha terminado el manual de perfiles longitudinales. Son unas 80 páginas, explicando en detalle cómo se usa el programa en su totalidad. Es un documento WORD con unas 70 imagenes. Es el capítulo 15, y la numeración de las páginas se corresponde con el manual que ya tiene de la versión 5.0 de Protopo. Puede bajarse Aquí el Índice de este capítulo, y Aquí, el fichero "doc" del manual de Perfiles longitudinales. Tengas o no tengas el programa, puedes bajártelo, y en breve se pondrá en HTML en estas páginas, para que todo el mundo pueda verlo.

• Se han añadido tres Apéndices al manual de Protopo, dónde se explican la nueva instalación del mismo, los módulos que componen Protopo y las actualizaciones que se han hecho hasta el día de hoy en todos los programas. Pincha Aquí para bajarte esta parte del manual.
