Modificaciones a fecha domingo, 3 de Junio de 2001
-
En longitudinales, igual que en el resto de programas, existe un archivo, denominado "DFT" que es el que conserva los valores por defecto que tuviera el programa la
última vez que se ejecutó, (por ej: El último fichero editado, la escala del gráfico, las opciones de dibujo, etc). Esto funciona perfectamanete, pero los clientes se
han dado cuenta de que cada vez que configuras el dibujo, (lo cual es bastante completo y lleno de opciones), esa última configuración es la que queda, incluida la
guitarra. Así pues, si en otra sesión del programa volvemos a entrar en un archivo anterior que tenía otra configuración, el programa no recuerda la configuración de
ese archivo, ya que sólo conserva la del último fichero que se preparó. En el caso de las guitarras lo habiamos resuelto, poniendo una opción para grabar lista de pks,
y otra opción para cargar listas de PKs, pero es insuficiente, ya que estamos hablando de escalas, tamaño de la hoja, posición, capas, etc.

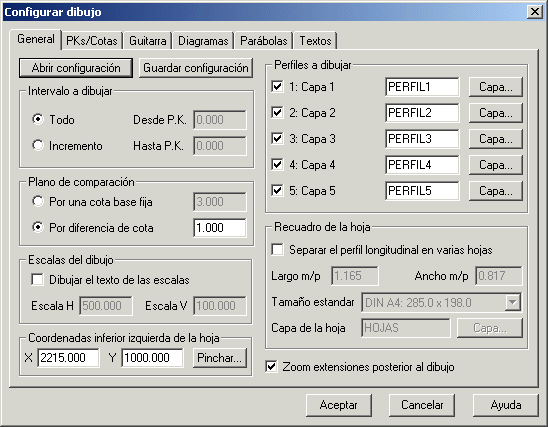

Por todo esto, hemos creado dos botones nuevos en la ficha de "General" en el menú de longitudinales "Configuración/Dibujo", con los cuales podrás grabar y cargar la
configuración asociada con cada archivo "LON" con el que estés trabajando. Además, siempre que vayas a entrar en "Configuración/Dibujo" el programa buscará en el
disco duro, en la misma posición dónde está el fichero que se está editando, si existe este fichero de configuración con el mismo nombre y extensión "cnl", y si existiera,
preguntará por si se desea cargar o no.
-
Habia un pequeño "bug", (error), en el programa de longitudinales, a la hora de dibujar el longitudinal, ya que, aleatoriamente, cuando le decias, en
"configurar/dibujo/Ficha guitarra", que pusiera los PKs por incremento, habia muchas veces que cuando dibujabas el longitudinal, el último P.K. no salia dibujado. Esto era
debido a temas de precisión, lo cual significa que en el cuadro de edición del longitudinal, aparecía el último P.K. como 123.4560, por ejemplo, y en la lista de P.Ks. en
la guitarra, aparecia también 123.4560, pero si seguiamos viendo decimales en la lista de P.Ks, sería algo como esto 123.45600000000000000000000001, con lo que este P.K. es
mayor que el último P.K. del cuadro de datos, y no aparecia en el dibujo. Se ha resuelto llevando los decimales de la lista de PKs, a sólo 3, con lo que ya no ocurrirá.
Modificaciones a fecha lunes, 29 de Mayo de 2001
-
Se ha creado una nueva herramienta, en el programa de transversales, para poder importar tranversales de polilíneas 3D dibujadas. Así pues, si suponemos
que en el campo, hemos tomado una nube de puntos, (la cual no hemos codificado mediante el sistema de protopo de "0I", "20C", "30C", que se explica en el manual), o sea
que lo único que tenemos es una nube de puntos, que en campo hemos intentado que sean transversales a un eje, pero no tienen por que ser transversales, (o sea
perpendiculares al eje).

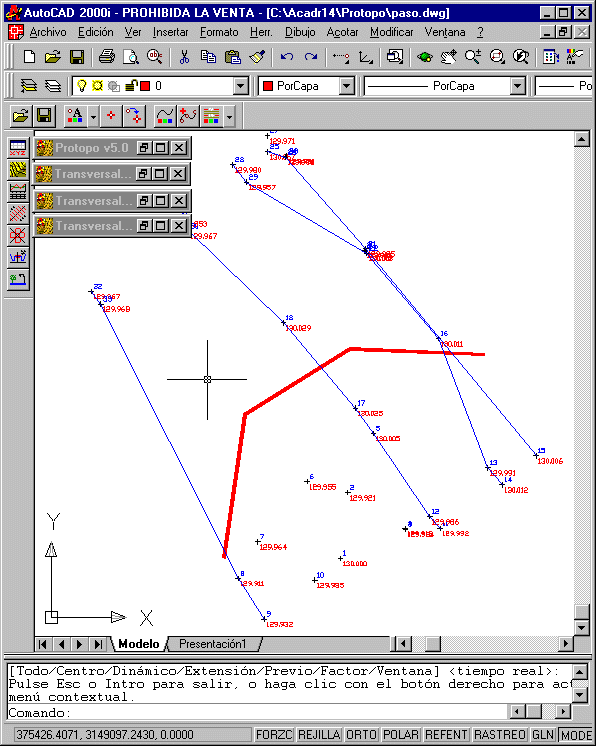

Esta nube de puntos puede ser como la de la imagen que se presenta aquí. Lo que hacemos, es unir los puntos que pertenecen al mismo transversal con
una polilínea 3D, seleccionando aproximarse a punto, (o sea, referencia de objetos a "PUNTO"), y teniendo en cuenta que esto lo debemos hacer en una misma capa, para que
posteriormente podamos decirle al programa que las polilíneas 3D se encuentran en una determinada capa. Como se ve en la imagen los transversales, no son perpendiculares
al eje, (en rojo), ni por casualidad, pero al programa le da igual, ya que cada uno de los puntos de cada polilínea será ajustado a su distancia perpendicular al eje
en el punto de intersección del trasnversal a que pertenece.

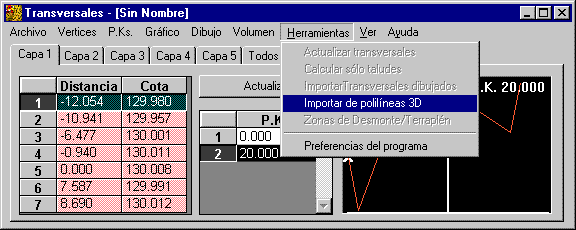

Una vez que tenemos todas las polilíneas que forman los transversales, podemos acceder a la nueva herramienta, desde el menú de transversales

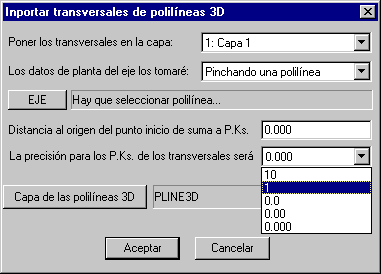

"Herramientas/Importar de polilíneas 3D", con la cual nos surgirá elcuadro de diálogo que se presenta a continuación.
Como vemos, las polilíneas 3D que forman los transversales deben de estar en una única capa, y sólo haber esas polilíneas 3D en esa capa. El eje lo
podemos seleccionar, como siempre, pinchando una polilínea o según un fichero de planta. Y uno de los aspectos más interesantes de esta herramienta es lo que llamamos

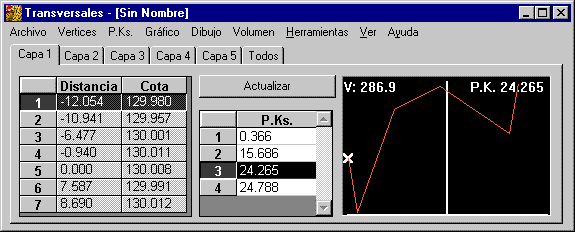

"precisión", con la cual podemos ajustar el transversal al digito más cercano. Así pués, si ponemos como precisión "10", cuando el programa determine los PKs de los
transversales, al "PK 15.686" se le asignará el valor de 20, y al "PK 24.265" se le asignará el valor de 20. O sea que en campo podemos tomar los transversales sin necesidad
de tomar el eje, ya que posteriormente se podrá ajustar al transversal que deseemos. En las siguientes tres imagenes se observa el resultado de la toma de los transversales
con una precisión de "0.000", con una precisión de "1", y con una precisión de "10" respectivamente, con lo que se aprecia claramente el resultado y su utilidad. (en el
caso de que un transversal se asigne al mismo PK que ya se ha tomado anteriormente, el programa borrará el anterior poniendo el repetido, y así continuamente, por lo que
hay que tener especial cuidado en poner la precisión adecuadad al resultado que deseas obtener).
Modificaciones a fecha lunes, 22 de Mayo de 2001
-
Ya han sido varios, los clientes, que nos han solicitado que cuando se dibujen los puntos, en autocad, desde el editor de coordenadas, exista la
posibilidad de dibujar las coordenadas XYZ, de cada uno de ellos, como textos. Ya hemos realizado esta modificación, y ahora, cuando vayas a dibujar entidades

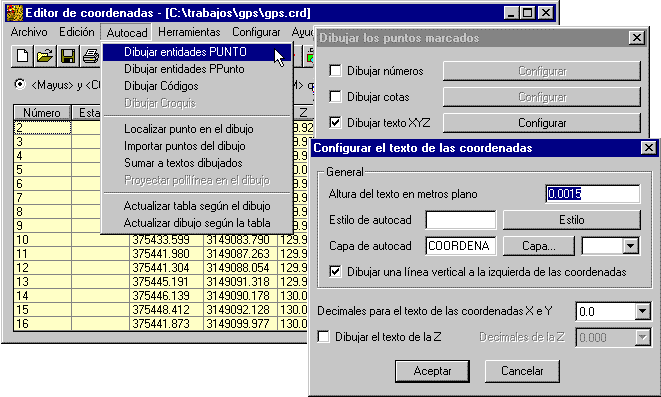

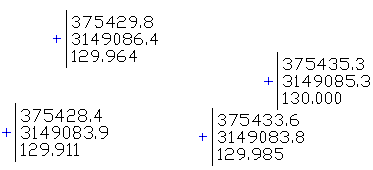

PUNTO desde el nuevo editor de coordenadas, puedes decidir si dibujar el texto de las coordenadas, o no. Además se pueden configurar los textos y sus propiedades. En
las sisguientes imágenes se aprecia donde y que se configura, y como quedará el resultado final en el dibujo de autocad.
-
Los más avispados, se darán cuenta de que existen dos opciones nuevas en el Editor de coordenadas, en el menú de "Herramientas\Imágenes raster", que se refieren a la
orientación de imágenes en autocad. Podemos adelantar que estas opciones se han implementado por que son necesarias para introducir imágenes raster en un "Pocket PC", lo
que nos obliga a descubrir el gran proyecto en el que estamos trabajando ahora, y que no es más que un entorno de diseño asistido sobre las "Pocket pc" que tengan
Windows CE como sistema operativo, dirigido a la topografía en campo. Por ahora no quisieramos adelantar más de este proyecto, pero con saber que nuestra intención
es tomar estos ordenadores de bolsillo para la toma de datos en campo, sobre todo con GPS y estaciones totales, además de la posibilidad de ser compatible con Protopo.
Bueno, creo que ya he adelantado demasiado, y para verlo habrá que esperar un par de semanas, asegurandoos que os vais a sorprender sobremanera ;-).
Modificaciones a fecha lunes, 11 de Mayo de 2001
-

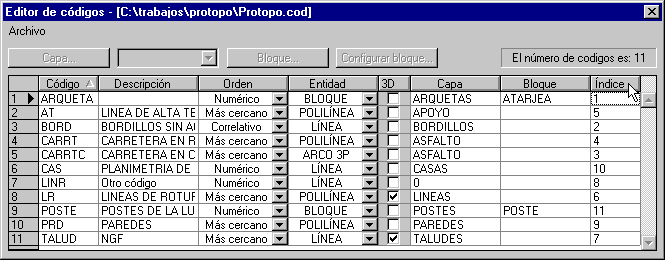

En el módulo de "Editor de coordenadas", a la hora de Crear/Editar el fichero de códigos, se ha incluido un nuevo campo, en el código, que representa el número asociado
a un código. O sea, ahora se puede poner un número para representar los códigos correlativos, que son los más usados, y el programa los transformará.
Hay muchos clientes que usan una libreta taquimétrica, la cual sólo ledeja introducir números en el campo de "Código", y es para esos clientes para los que va dirigida
esta modificación. Aunque, en realidad, es para todos, ya que trabajar con números es más cómodo que trabajar con texto, para definir el código.
Supongamos que al código "BORD", que es un bordillo correlativo, le asociamos el número 1032, pues bien, deberemos de poner, como primer elemento en el código "1032", con
lo que ya bastará. Cuando queramos marcar el inicio del código BORD, deberemos de hacerlo con el mismo número asociado, pero con el signo negativo, así pues, "-1032" será
el número que indique el "inicio" de código.

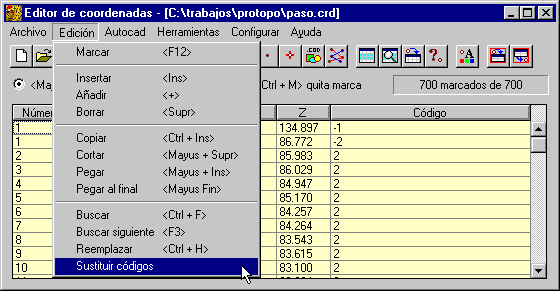

Cuando estemos en gabinete, hay una opción nueva en el menú "Edición" llamada "Sustituir códigos", tal y como se ve en la imagen, con la cual haremos que todos los
números asociados a un código de los puntos marcados, (es muy importante saber que sólo afectará, el cambio, a los puntos marcados dentro del editor de coordenadas), se
transformen en el texto correspondiente.
-
Existía un problema cuando se intentaba buscar la intersección del longitudinal o transversales con las nuevas entidades "Curva_de_nivel", ya que no las reconocia
como polilíneas. Este problema se ha subsanado, y ahora se pueden buscar intersecciones con "Curvas_de_nivel" igual que si fueran pollíneas, sin tener que
descomponerlas.
Modificaciones a fecha jueves, 3 de Mayo de 2001
Modificaciones a fecha Domingo, 22 de Abril de 2001
-
Dentro de nuestra versión beta de radiaciones se han incluido gráficos de visualización de los puntos radiados, así como la posibilidad de importar fichero "*.rad" de la
versión 4.0 de Protopo, con los cuales hacer las pruebas. Vaya al menú "Archivo/Importar/RAD de la v4.0" para seleccionar archivos que tenga en su ordenador de prueba.(es
aconsejable que antes de importar el archivo RAD se importe el archivo de bases correspondiente, con el menú "ESTACIONES/Importar archivo CRD").
Modificaciones a fecha jueves, 19 de Abril de 2001
-

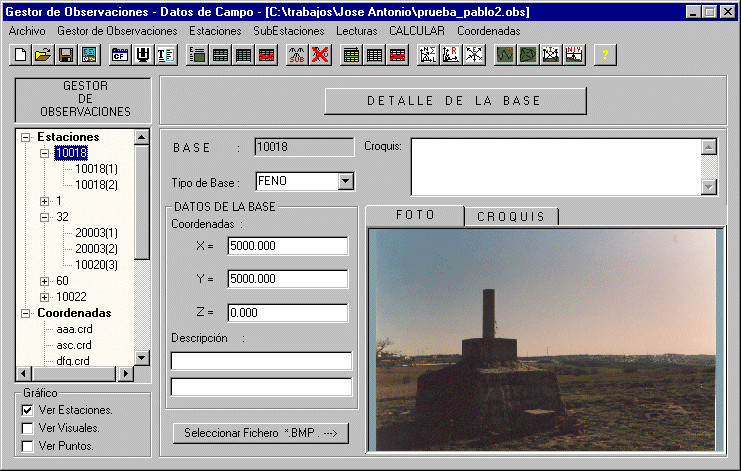

Hoy se presenta una versión "muy" beta del programa de "Topografía", que incluirá radiaciones, poligonales, redes, inversas, etc. Puede arrancarse desde el menú
"Programas/Cálculos topográficos" del Gestor de proyectos de Protopo. Se puede calcular, pero los archivos no son compatibles con la versión 4.0 y todavía no está
terminada la parte de importación de ficheros, sin lo cual está bastante cojo, pero nuestros clientes se pueden ir haciendo a la idea de como va a ser.
Modificaciones a fecha miercoles, 10 de Abril de 2001
Modificaciones a fecha miercoles, 4 de Abril de 2001
Modificaciones a fecha martes, 27 de Marzo de 2001
-
Se ha puesto un nuevo botón de imprimir en la barra de herramientas del "Editor de coordenadas".
-

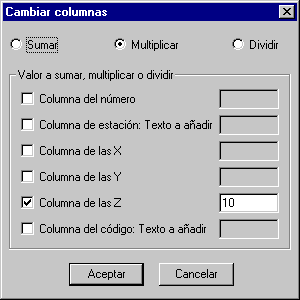

Se ha cambiado la herramienta "Herramientas/Sumar columnas" que hay en el Editor de coordenadas para que ahora se pueda multiplicar y dividir por un valor,
la columna que se desee. Este cambio es por que algunos usuarios trabajan al centímetro y tienen problemas de precisión a la hora de crear las curvas de nivel,
calcular perfiles, etc, por lo que ahora bastará con multiplicar por 100 para trabajar con unidades que nos darán más precisión.
-
Se ha compilado y creado el nuevo Protopo y PProtopo para autocad 2000i para evitar posibles problemas de incompatibilidades en algunos sistemas.
|
